Bore Gauge Parts, Series 210



CLICK IMAGE
FOR
LARGER VIEW

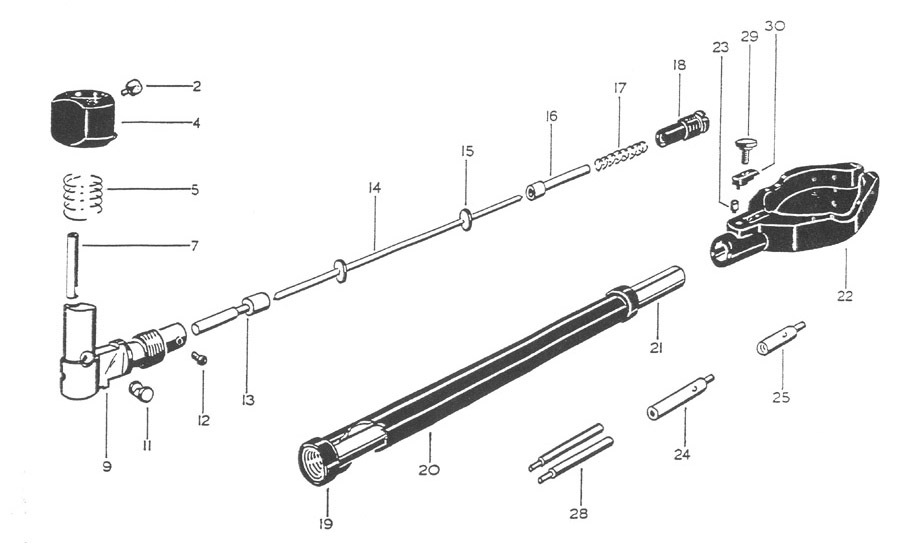

DRAWING
REFERENCE NO.

PART
 NO.

DESCRIPTION

 Bore Gauge C210 Shoe Contact

2 C210/4 Shoe Contact

 C210 Bore Guage Shoe

4

C210/3 Shoe

 C-210 Bore Gauge Shoe Spring

5 C210/5 Shoe Spring

 Bore Gauge C-210 Contact Plunger

7 C210/6 Contact Plunger

 Bore Gauge C-210 Bottom Section

9 C210/2 Bottom Section

 Bore Gauge C-210 Bell Crank

11 C210/7 Bell Crank

 C210 Bore Gauge Lower Plunger Retaining Screw

12 C210/48 Lower Plunger Retaining Screw

 Bore Gauge C-210 Lower Plunger

13 C210/8 Lower Plunger

 Bore Gauge C-210 Upper Plunger

16 C210/10 Upper Plunger

 Bore Gauge C-210 Return Spring

17 C210/11 Return Spring

 Bore gauge C-210 Upper Plunger Guide

18 C210/9 Upper Plunger Guide



22 C215/1 Shroud

 Bore Gauge C-210 Shroud Retaining Screw

23 C210/49 Shroud  Retaining Screw

 Bore Gauge C210 Extension Rod

24 C210/33 Extension Rod (7/8" to 15/16")

Bore Gauge C210 Extension Rod

24a C210/34 Extension Rod (15/16" to 1")

Bore Gauge C210 Extension Rod

24b C210/35 Extension Rod (1" to 1-1/16")

Bore Gauge C210 Extension Rod

24c C210/36 Extension Rod (1-1/16" to 1-1/8")

Bore Gauge C210 Extension Rod

24d C210/37 Extension Rod (1-1/8" to 1-3/16")

Bore Gauge C210 Extension Rod

24e C210/38 Extension Rod (1-3/16" to 1-1/4")

Bore Gauge C210 Extension Rod

24f C210/39 Extension Rod (1-1/4" to 1-5/16")

Bore Gauge C210 Extension Rod

24g C210/40 Extension Rod (1-5/16" to 1-3/8")

Bore Gauge C210 Extension Rod

24h C210/41 Extension Rod (1-3/8" to 1-7/16")

 Bore Gauge C210 Adaptor

25 C210/43 Adaptor

 C-210 Bore Gauge Tommy Bar(s)

28 C210/44 Tommy Bar (pair)

 Bore Gauge C-210 Bezel Clamp Screw

29 RD10/94 Bezel Clamp Screw

 Bore Gauge C-210 Bezel Clamp

30 RD10/93 Bezel Clamp
